STP选举过程解析：让你轻松理解网络中的根桥和指定端口！

在网络设计中，生成树协议是确保网络可靠性和避免环路的关键协议。通过一系列的选举过程，STP能够确定哪台交换机成为根桥，哪个端口成为根端口和指定端口，从而防止不必要的循环并维持网络的稳定。本文将详细解释STP中的这三个关键选举过程。

 思科认证 | 华为认证 | IT技术 | 网络工程师

 3000人技术交流QQ群 备注【官网】更快通过

STP的首要任务是选举出一个根桥。根桥是整个STP网络中最重要的交换机，所有其他的交换机都以根桥为参考点计算自己的路径。选举根桥的过程开始于比较各台交换机的桥ID，桥ID由两部分组成：优先级和交换机的MAC地址。优先级是一个16位的数字，默认值为32768，但可以通过配置进行修改。例如，一个常见的配置是将优先级设置为4096。交换机的MAC地址是一个48位的唯一标识符，自然是越小越好。在比较桥ID时，优先级数值较小的交换机优先成为根桥，如果优先级相同，则MAC地址较小的交换机成为根桥。

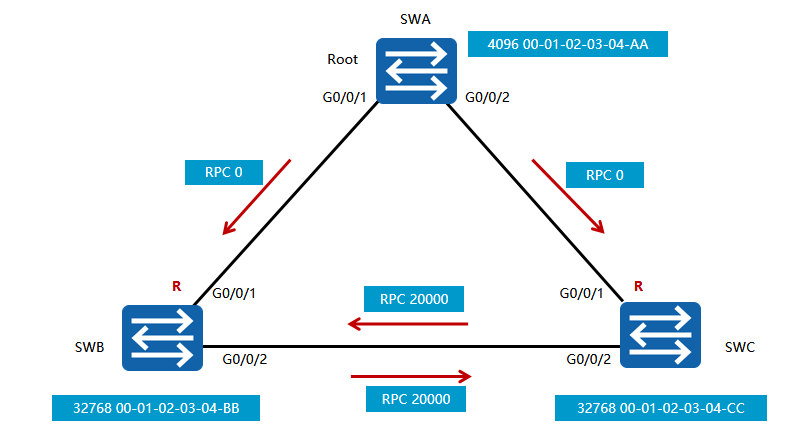

非根桥设备需要选举出一个根端口，这是该设备上通往根桥路径开销最小的端口。路径开销是根据链路的带宽来确定的，开销值越小，表示链路的带宽越大，路径越优。首先，每个非根桥设备会比较其各个端口到达根桥的路径开销。如果两个端口的路径开销相同，则会进一步比较所谓的转发桥ID，即该端口所能转发数据包的最优选桥梁的桥ID。转发桥ID小的端口将成为根端口。如果有多个端口具有相同的最小路径开销和相同的转发桥ID，则需要比较发送端口PID，即端口的优先级（默认为128）加上端口号，数值较小的端口被选为根端口。

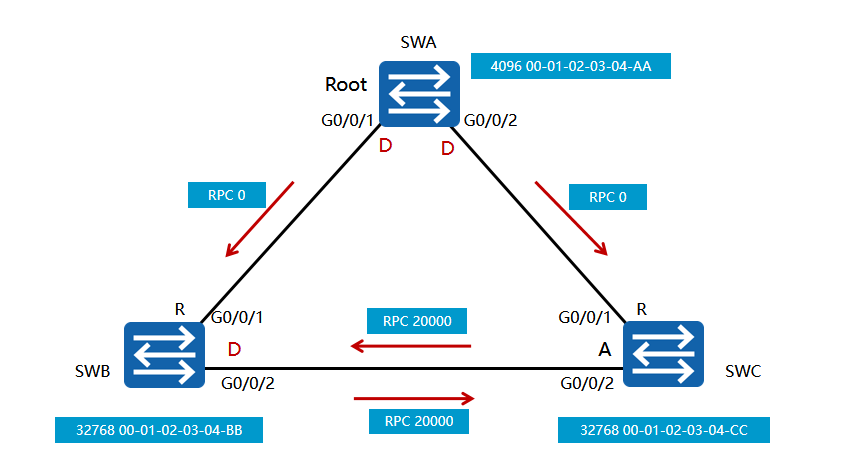

在STP中，每个通信链路上只能有一个指定端口，它是负责在该链路上转发流量的端口。根桥上的每个接口默认都是指定端口，因为它们直接连接到根桥。在其他非根桥设备上，指定端口的选举首先比较设备的根路径开销，开销较小的设备有机会成为指定端口所在的设备。如果根路径开销相同，则比较设备的BID，BID较小的设备成为指定端口的所在设备。最后，如果设备的BID也相同，则比较本地接口的各个属性，如接口的优先级和编号。

STP通过这一系列的选举过程来优化网络的流量管理和防止产生环路。理解这些选举规则对网络管理员来说非常重要，它们可以帮助管理员预测和控制网络中的数据流向，并在必要时通过调整优先级等人为干预来优化网络结构。掌握STP的工作原理是每个网络专业人员必备的技能，它不仅有助于维护现有网络的稳定性，还可以在设计新网络时提供指导，确保数据流的最佳路径和网络的整体健康。
